معرفی دایکست

ریخته گری تحت فشار یا دایکست یکی از کارآمدترین روشها برای تولید قطعات با اشکال پیچیده، ساختار یکپارچه، ابعاد دقیق و سطح با کیفیت، مقاومت بالا و سختی بالا شناخته می شود. به همین علت این روش یکی از روشهای شناخته شده برای ساخت قطعات ماشین است. حدود 60 درصد از قطعات ساخته شده به این روش در صنعت اتومبیل سازی کاربرد دارند. قالبهای دایکاست از دو قسمت ثابت و متحرک تشکیل شده اند. بخش ثابت روی صفحه ثابت و بخش متحرک آن روی قسمت متحرک دستگاه قرار می گیرد. قبل از شروع فرآیند ریخته گری قالب دایکاست بایستی تمیزکاری، روغن کاری و چفت شود. محدود بودن زمان تزریق از سرد شدن غیر یکنواخت قطعه جلوگیری می کند. یکپارچگی قطعه موجب می شود تا هزینه های ماشین کاری کاهش بیابد. پس از گذشتن زمان خنک شدن قطعه، بخش متحرک قالب باز شده و خارج کردن قطعه به کمک مکانیزم خروج یا پران اتفاق می افتد. یکی دیگر از روشهای شکل گیری فلزات ریخته گری ریژه (gravity casting)است که با استفاده از قالب ریژه انجام می شود در قالب ریژه فلز مذاب تحت تاثیر نیروی وزن خود جریان پیدا می کند که قبل از مذاب ریزی باید قالب گرم شود و دمای آن افزایش یابد تا ویسکوزیته و جریان یابی مذاب را تحت تاثیر قرار ندهد. قالب این ریخته گری معمولا از تعداد دو یا چند قطعه فلزی که به وسیله پیچ و مهره وصل شده اند تشکیل شده اند. این روش برای تولید قطعات با تعداد زیاد و مستمر استفاده می شود و نیروی خارجی برای ورود مذاب در این روش وجود ندارد. از مشکلات این روش می توان به این مورد اشاره کرد که این روش برای قطعات با اشکال پیچیده معمولا استفاده نمی شود. در هر دو روش های ریخته گری ذکر شده قالب مناسب نقش کلیدی و حیاتی را بازی می کنند. ایجاد زائده های ناخواسته بر روی قطعه و یا پر نشدن کامل حفره های قالب می تواند از عوامل ایجاد نقص در قطعه شوند. از این رو طراحی مناسب قالبها اهمیت دارد. توجه به وزن قالب ها، ضخامت دیواره ها، زاویه خروج، شکل گوشه ها و بهینه سازی فرآیند از جمله نکات مهم در طراحی قالب است. قسمت دایکست و ریژه شرکت آهنگری تراکتورسازی ایران مجهز به جدیدترین دستگاه های CNC سه محوره، چهار محوره و پنج محوره در ابعاد مختلف، گان دریل CNC با توانایی سوراخکاری تا طول 1/5 متر و قطر 6 الی 32 میلیمتر و دارای کارگاه عملیات حرارتی قالب ها مجهز به چهار کوره خلاء، می باشد. شرکت آهنگری تراکتورسازی ایران در رزومه خود تجربه ساخت قالب دایکست وریژه انواع موتورهای XUV، EFV، TU3، TU5 از جمله سرسیلندر، بلوک سرسیلندر، لدر فریم، کپه یاتاقان و ساخت پوسته کلاچ و پوسته گیربکس ماشین های پژو 405 و 206 را برای شرکت ساپکو و همکاری موفق با مجموعه هایی نظیر ریخته گری آلومینیوم ایران، استام صنعت، اطلس پمپ سپاهان و ماژین استیل را در کارنامه خود دارد.

درباره ما

شرکت آهنگری تراکتورسازی ایران با مجهز کردن کارگاه ساخت قالب دایکست و ریژه به دستگاه CMM که ساخت کمپانی DEA می باشد و دقت هشت میکرون دارد، توانایی کنترل قالب ها و ابزار دقیق دارد. از توانایی های این سیستم می توان به این نکته اشاره کرد که فایلهای 3D از طریق کامپیوتر وارد دستگاه می شود و دستگاه اندازه های قطعه کار را با اندازه های اسمی وارد شده مقایسه و روی نقشه گزارش می کند. یکی از نیازهای اصلی صنایع قالب سازی امکانات عملیات حرارتی سخت کاری و نیتروکربورایزینگ در کوره خلاء می باشد. شرکت آهنگری تراکتورسازی ایران با خرید 4 کوره عملیات حرارتی دگوسای آلمان و نصب و راه اندازی آنها گام مهمی در خودکفایی ساخت انواع قالبهای فورج و دایکست و ریژه برداشته است. تکنولوژی پیشرفته با کوره های عملیات حرارتی خلاء جهت بهینه کردن عمر قالبهای فورج و دایکاست و فولادهای ابزار استفاده می شود. از چهار کوره فوق دوعدد سختکاری و دو عدد برگشت می باشد. ظرفیت دو کوره کوچک در هر شارژ 600 کیلوگرم و دو کوره بزرگ در هر شارژ 2500 کیلوگرم می باشد.

شرکت ایران خودرو یکی از شرکت های خودروسازی در ایران تاکنون توانسته سه مدل موتور پر تیراژ به نامهای XU7، TU5و EF7 را بر روی خودروهای خود نصب کند.XU7 یکی از قویترین موتورهای ایرانی است و در حجم موتورهای 1600 سی سی تا 2000 سی سی است که توسط شرکت فرانسوی پژو سیتروئن به بازار ایران معرفی شد. این موتور با حجم دقیق 1761 سی سی یکی از پر تیراژترین موتورهای ایران خودروست که بر روی خودروهای پژو 405، پژو پارس و سمند نصب شده است. تولید قطعات سر سیلندرآلومینیومی خودروهای پژو، تولید قطعات بلوک سیلندر XU و تولید قطعات پوسته کلاج XU به روش ریخته گری دایکست توسط شرکت ریخته گری آلومینیوم ایران برای ایران خودرو انجام می گیرد. از طرفی براکتهای دینام آلومینیومی استفاده شده در این خودروها نیز توسط شرکت استام صنعت تولید می گردد شرکت آهنگری تراکتورسازی ایران، به عنوان اصلی ترین طراح و تولید کننده مجموع کامل قالب دایکست و ریژه برای قطعات ذکر شده، شناخته می شود.

درلیست قالب های ساخت شده توسط شرکت آهنگری تراکتورسازی ایران به شرح ذیل است

1- مجموعه کامل پوسته کلاج EF7 و BE1

2- مجموعه کامل سر سیلندر TU3، TU5، TU5+،EF7 ، XU7 و موتور جدید سه سیلندر

3- مجموعه کامل کپه یاتاقان TU3، TU5، EF7+،EF7

4- مجموعه کامل بلوک سیلندر TU3 و XU7

5- مجموعه کامل لدر فریم EF7

6- مجموعه کامل قالپاق سوپاپ EF7

7- مجموعه کامل کارتر EC5، TU5،EF7 ، XU7 و موتور جدید سه سیلندر

8- مجموعه پوسته گیربکس RC

9- مجموعه کامل براکتهای دینام 405، 206، R2 و تیبا

مهارت های ما

ساخت و طراحی انواع قالب های دایکست و ریژه

3>

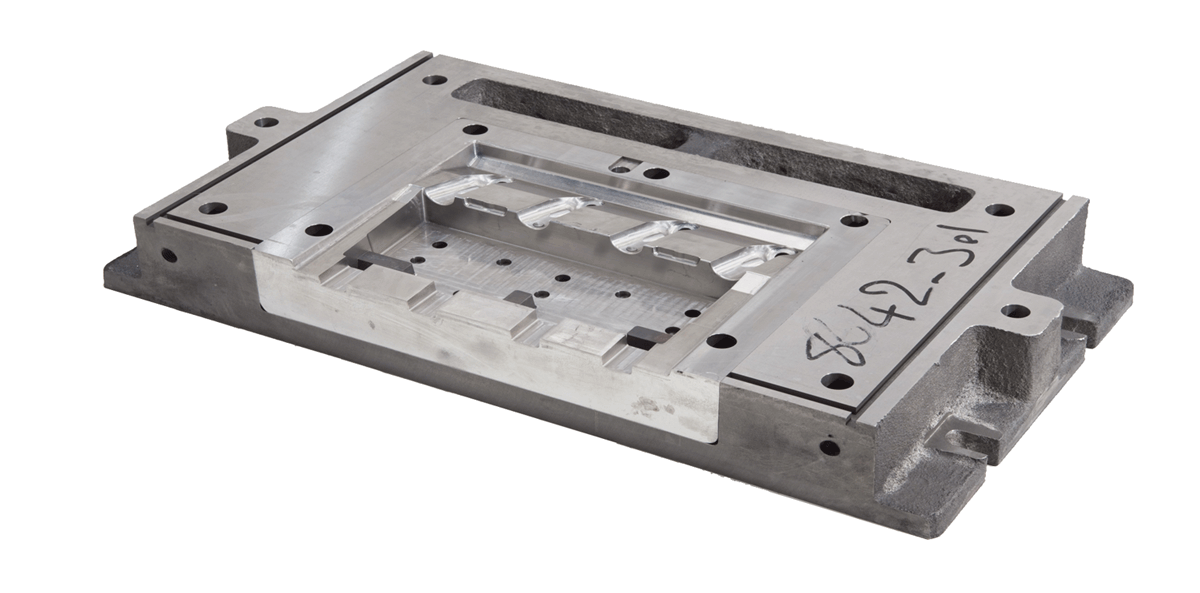

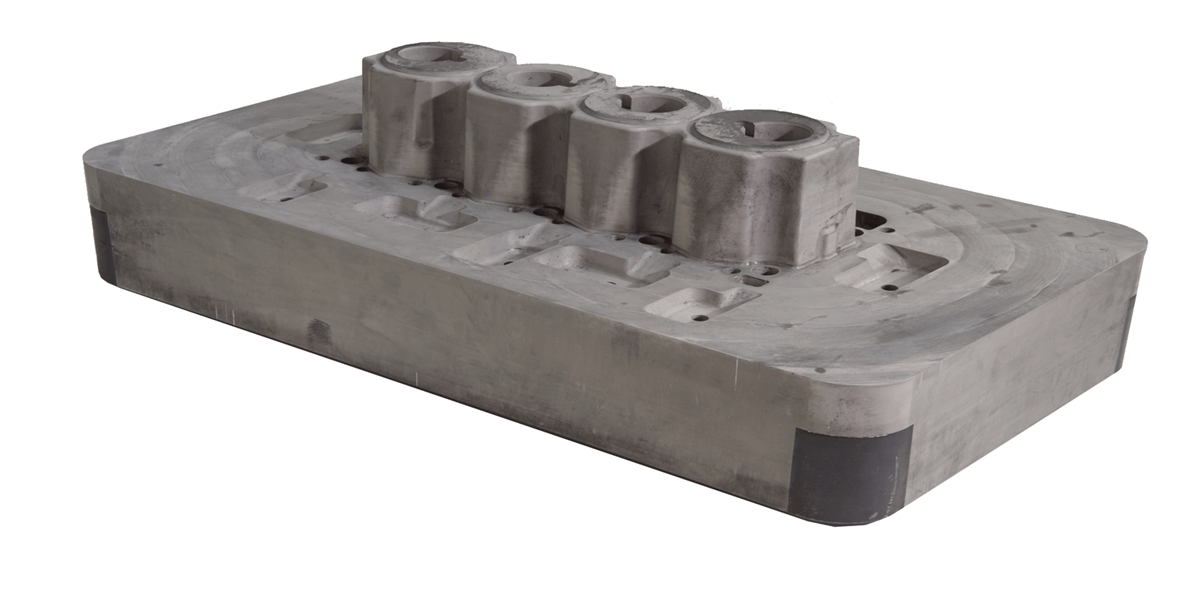

محصولات دایکست

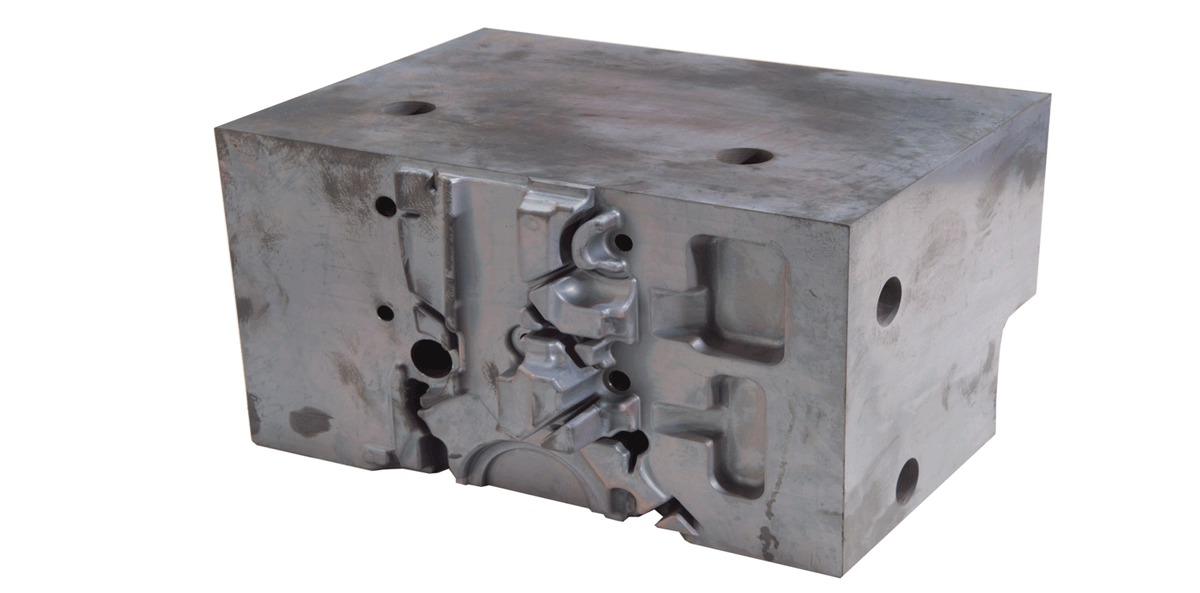

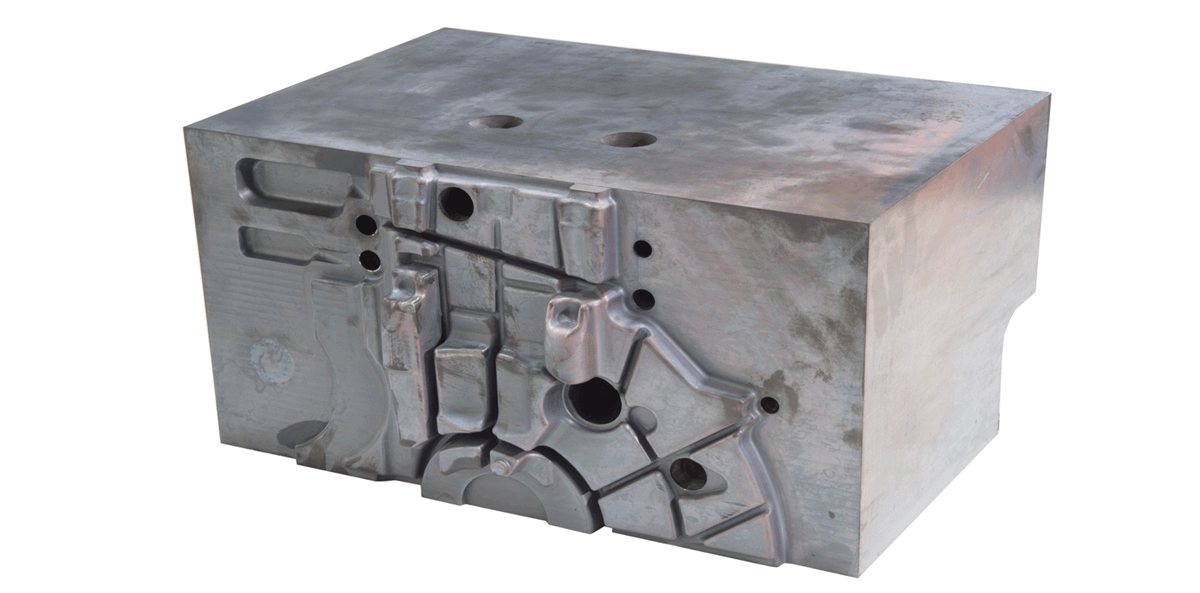

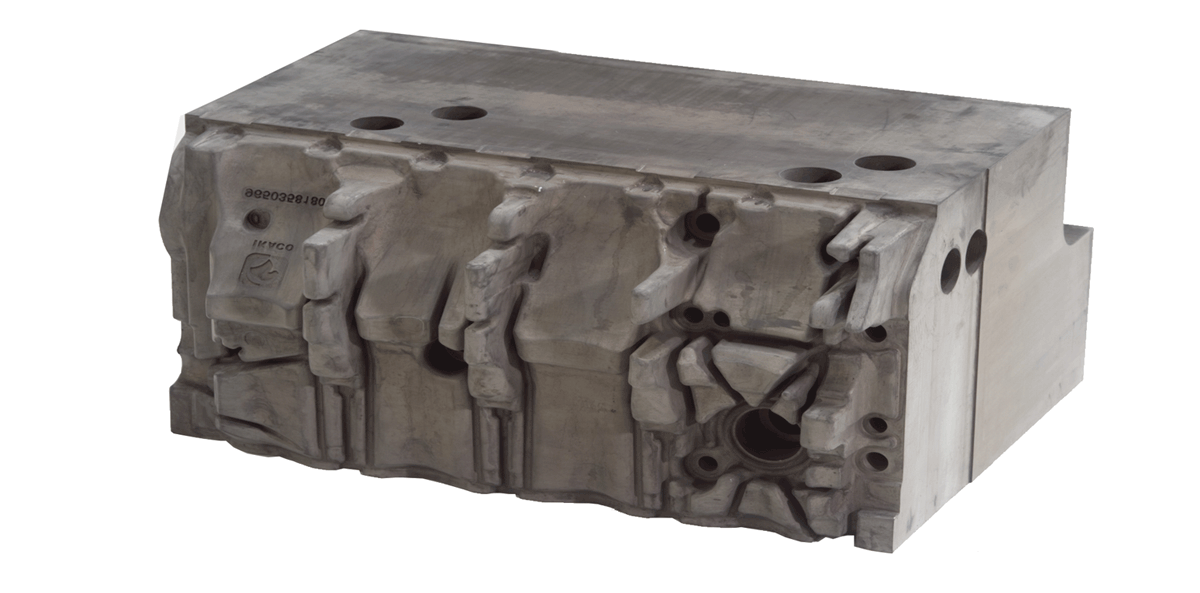

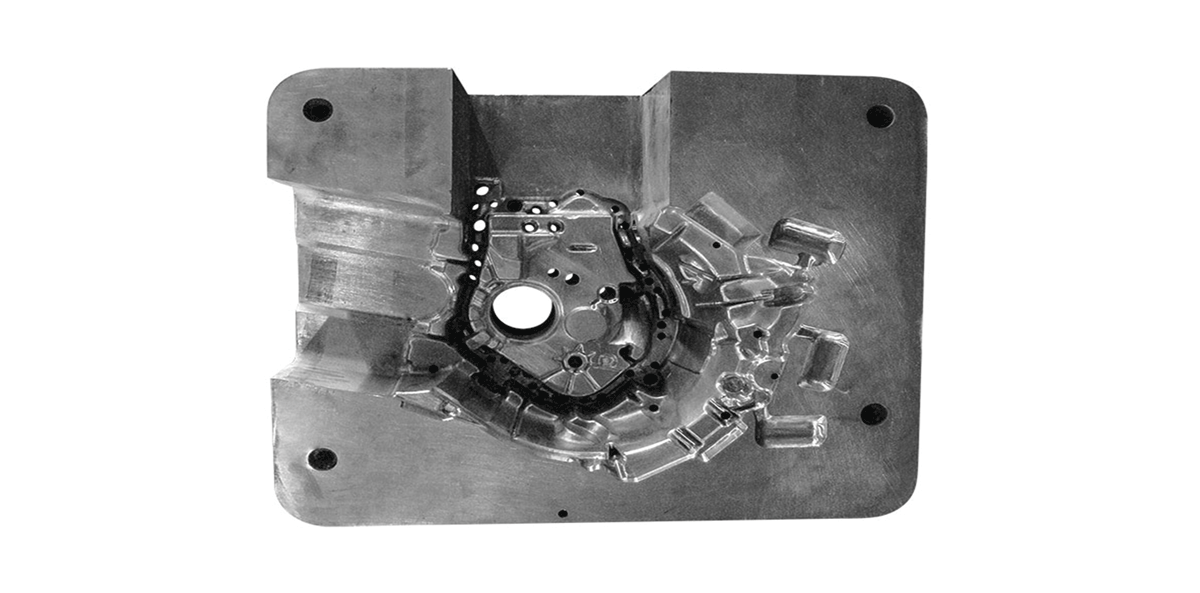

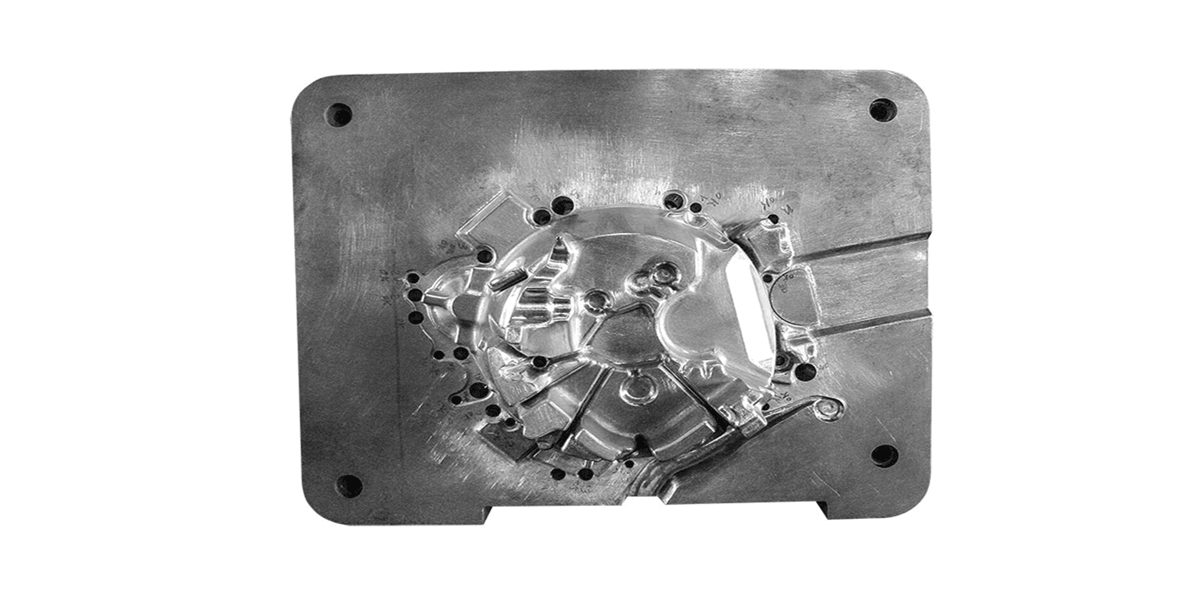

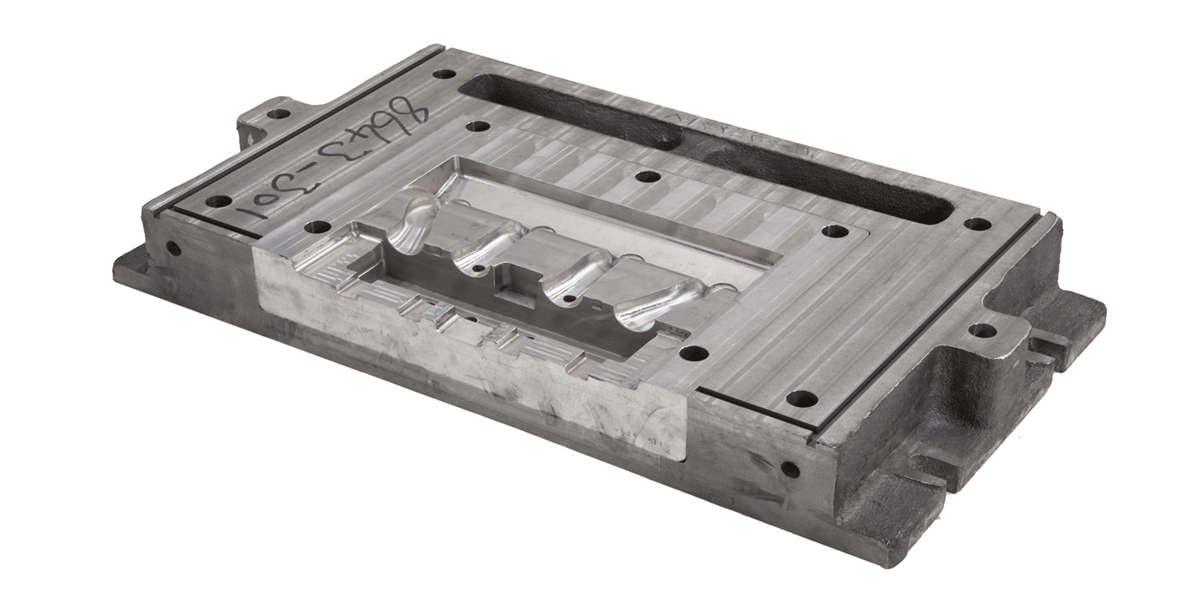

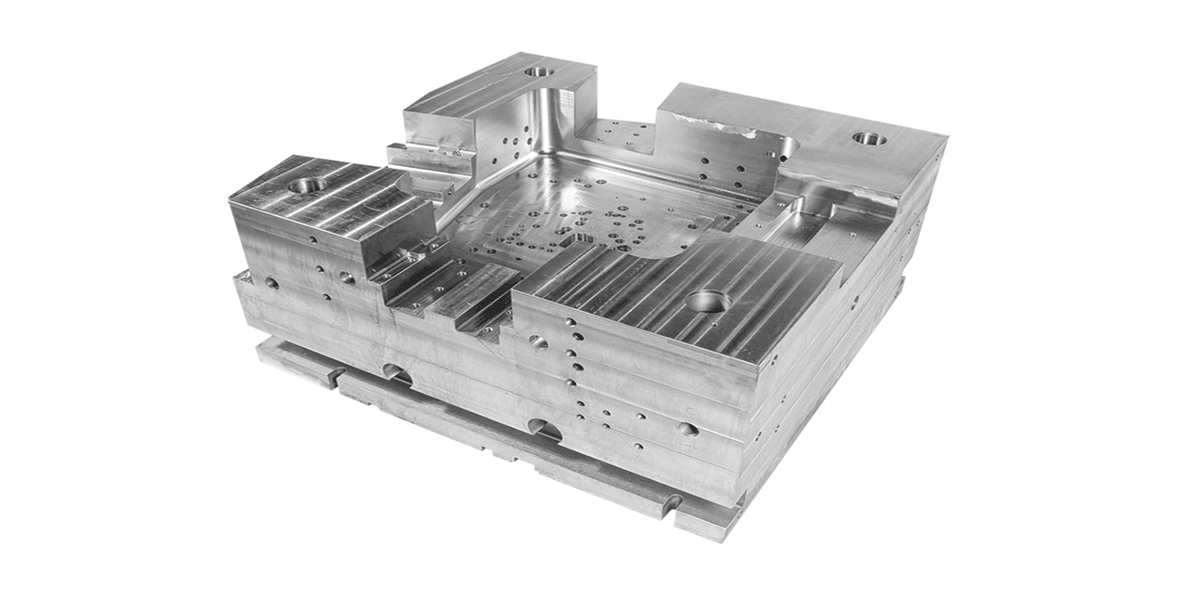

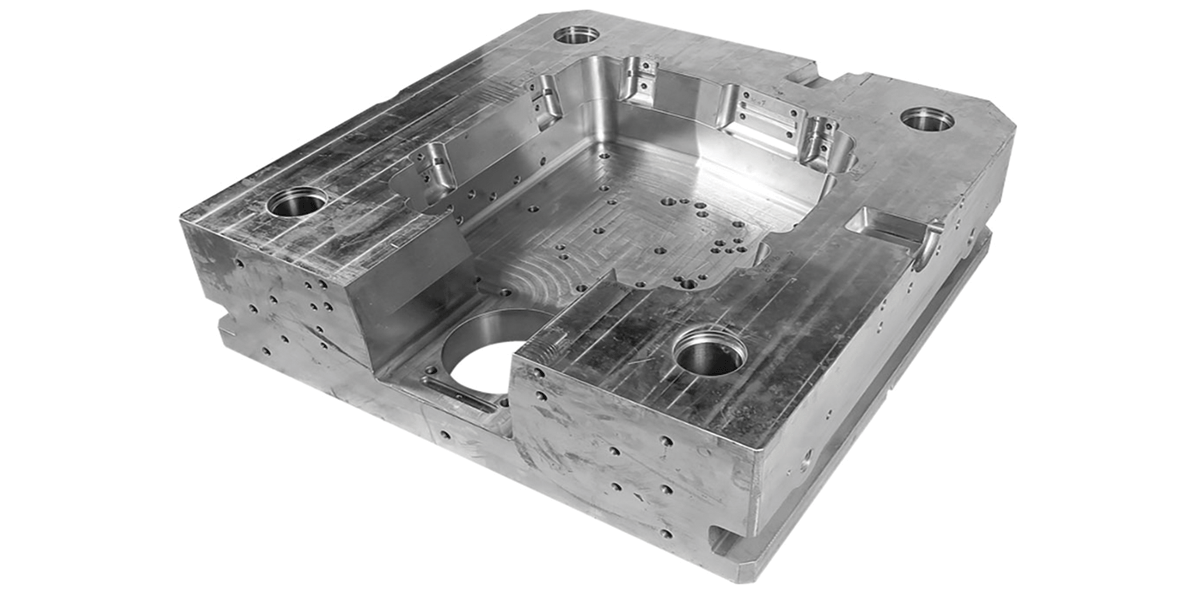

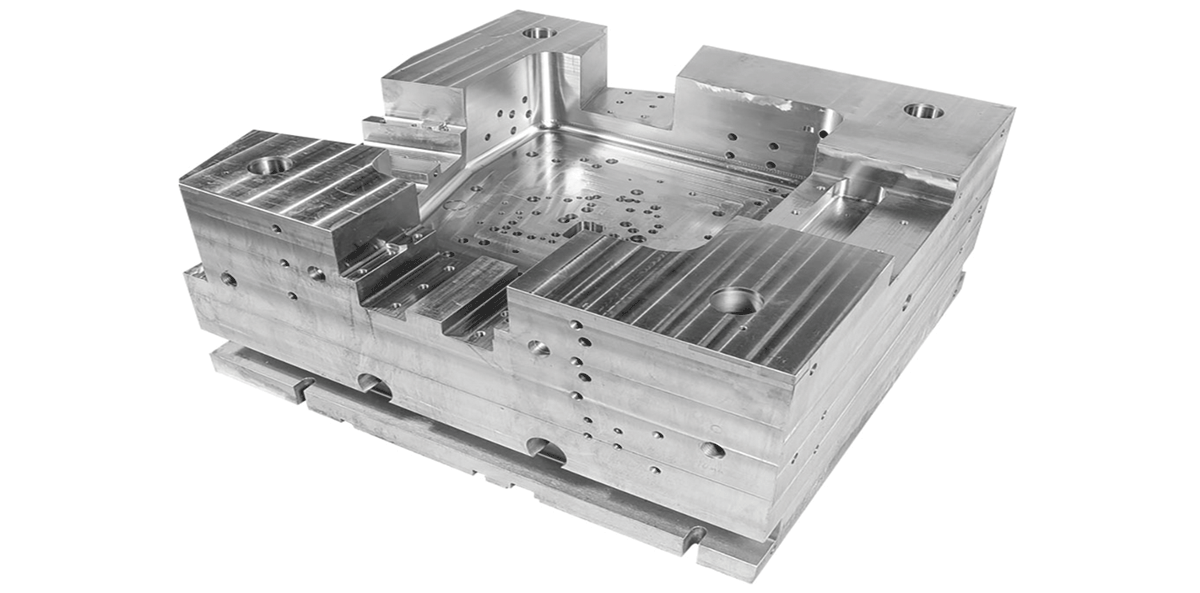

نمونه ی از محصولات تولید شده دایکست

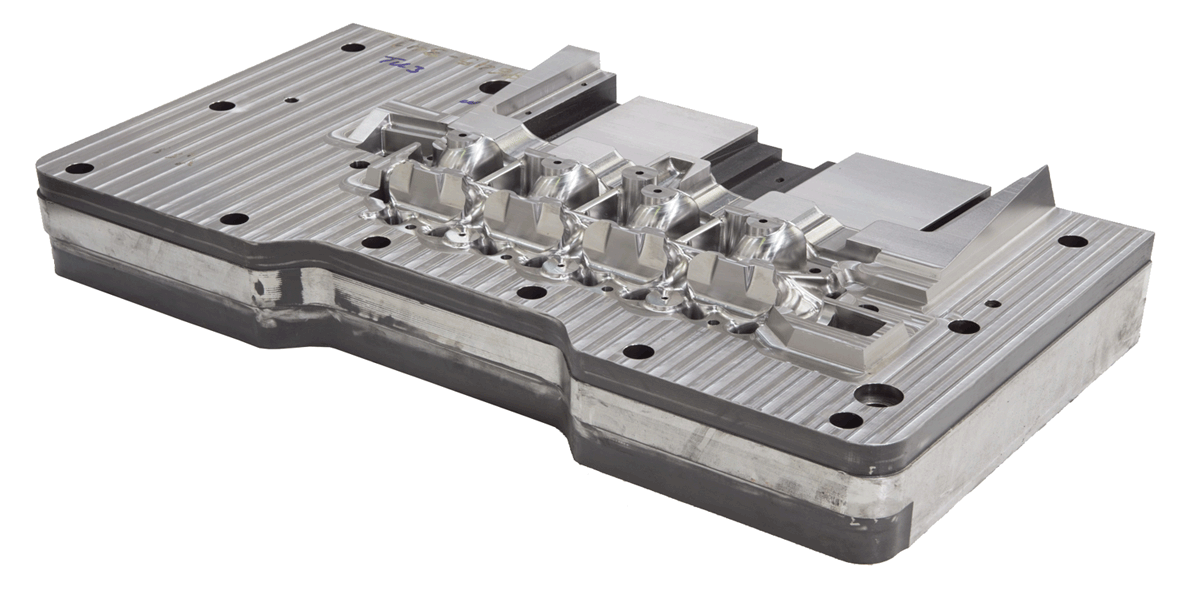

  • ست کامل طرف متحرک بلوک سیلندر XU7

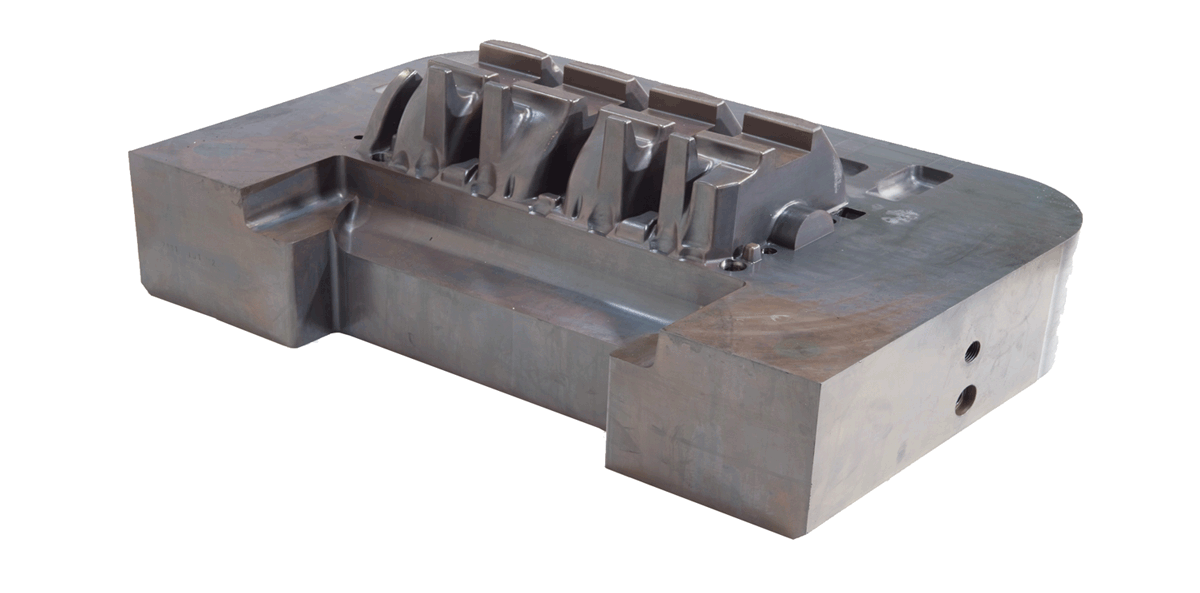

  • طرف ثابت کپه یاتاقان TU3

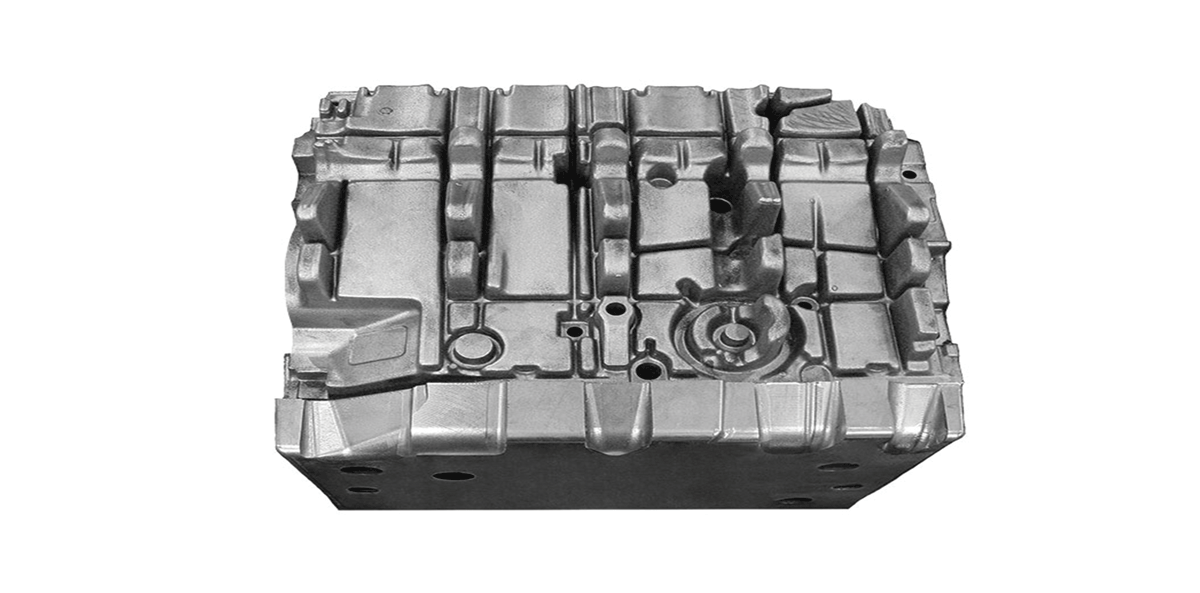

  • طرف متحرک بلوک سیلندر XU7

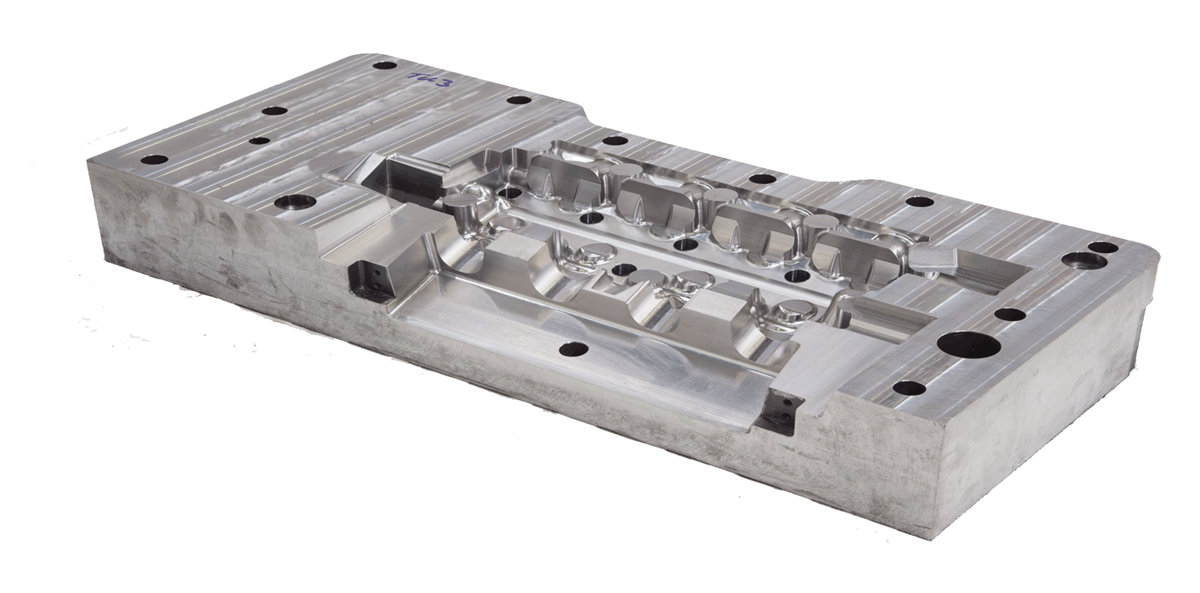

  • قالب ریژه سر سیلندر XU7

  • مجموعه قالب ریژه سر سیلندر XU7

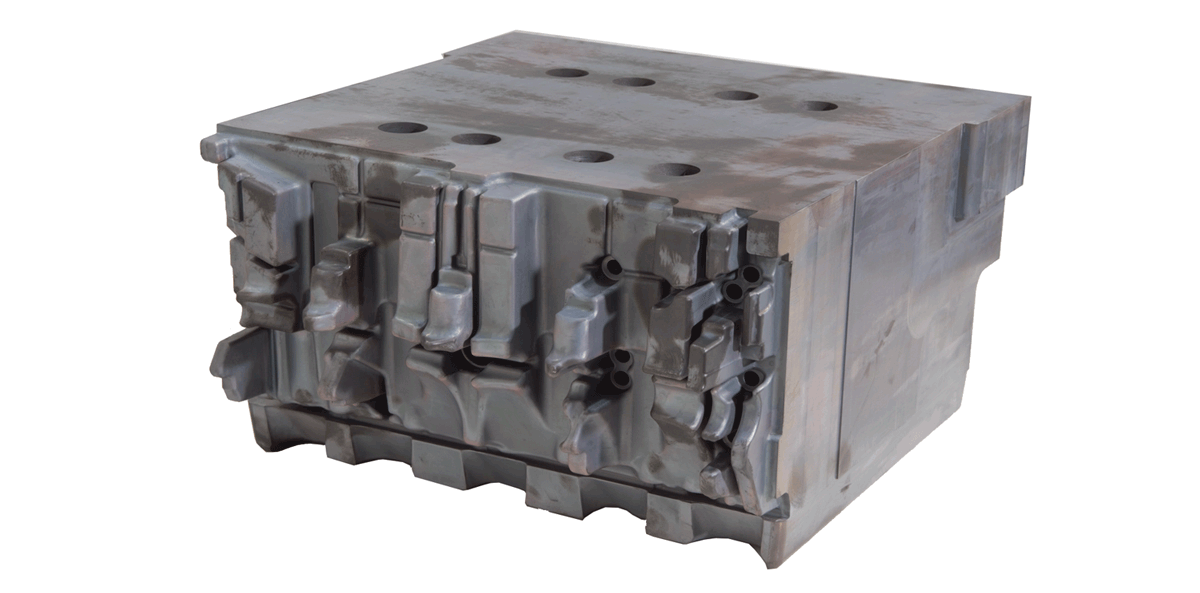

  • طرف ثابت بلوک سیلندر XU7

  • ماهیچه ثابت و متحرک بلوک سیلندر XU7

  • طرف متحرک قالب پلاستیک لولای داشبورد 405

مشتریان ما

تجهیزات کارگاه دایکست و ریژه در یک نگاه

  • نام ماشین
  • تعداد
  • توضيحات
  • CHEVALIER QP3560
  • ۱
  • ۱۵۳۰x900x762mm 2500kgr
  • CHEVALIER FBB-110
  • ۱
  • ۲۰۰۰x1500x1800, 10000kgr
  • CHEVALIER 104125DC
  • ۱
  • ۳۰۰۰x2660x1000mm, 10000kgr
  • CHEVALIER QP2560
  • ۳
  • ۱۵۲۵x635x635mm, 1500kgr
  • CHEVALIER QP2040
  • ۸
  • ۱۰۲۰mmx530x640mm, 800kgr
  • CHEVALIER QP2033-L
  • ۱
  • ۸۵۰x530x510, 500kgr
  • VMC
  • ۲
  • ۱۳۰۰x700x600mm, 1500kgr
  • VMC VMC1000
  • ۴
  • ۱۰۰۰x600x560mm, 800kgr
  • VMC VMC21100C
  • ۱
  • ۲۱۰۰x1000x850mm, 3000kgr
  • VMC
  • ۱
  • ۱۰۰۰x600x550mm, 1000kgr
  • ECOM VL12i
  • ۲
  • ۱۲۰۰X700X700mm, 1200kgr
  • ECOM VL10i
  • ۴
  • ۱۰۰۰x600x560mm, 800kgr
  • ECOM VL8i
  • ۳
  • ۱۰۰۰x600x710mm, 800kgr
  • DMG-MORI 1035V
  • ۱
  • ۱۰۳۵x560x550mm, 600kgr
  • TWIN HORN VTH-1060L3
  • ۵
  • ۱۲۰۰x600x600mm , 800kgr
  • microtec GD-1800HM-NC
  • ۱
  • L 1800xDia60
  • TAIMIL
  • ۱
  • ۶۰۰x600x600mm, 1000kgr
  • CMM-DEA
  • ۱
  • 3000x1000x100mm
  • کوره مداوم 1
  • 1
  • 500gr x 15kg ، روزانه 16 تن
  • کوره مداوم 2
  • 1
  • 100gr x 15kg ، روزانه 22 تن
  • کوره بچی
  • 6
  • 200gr x 1500kg ، وزن قطعات

دستگاه های کارگاه دایکست و ریژه

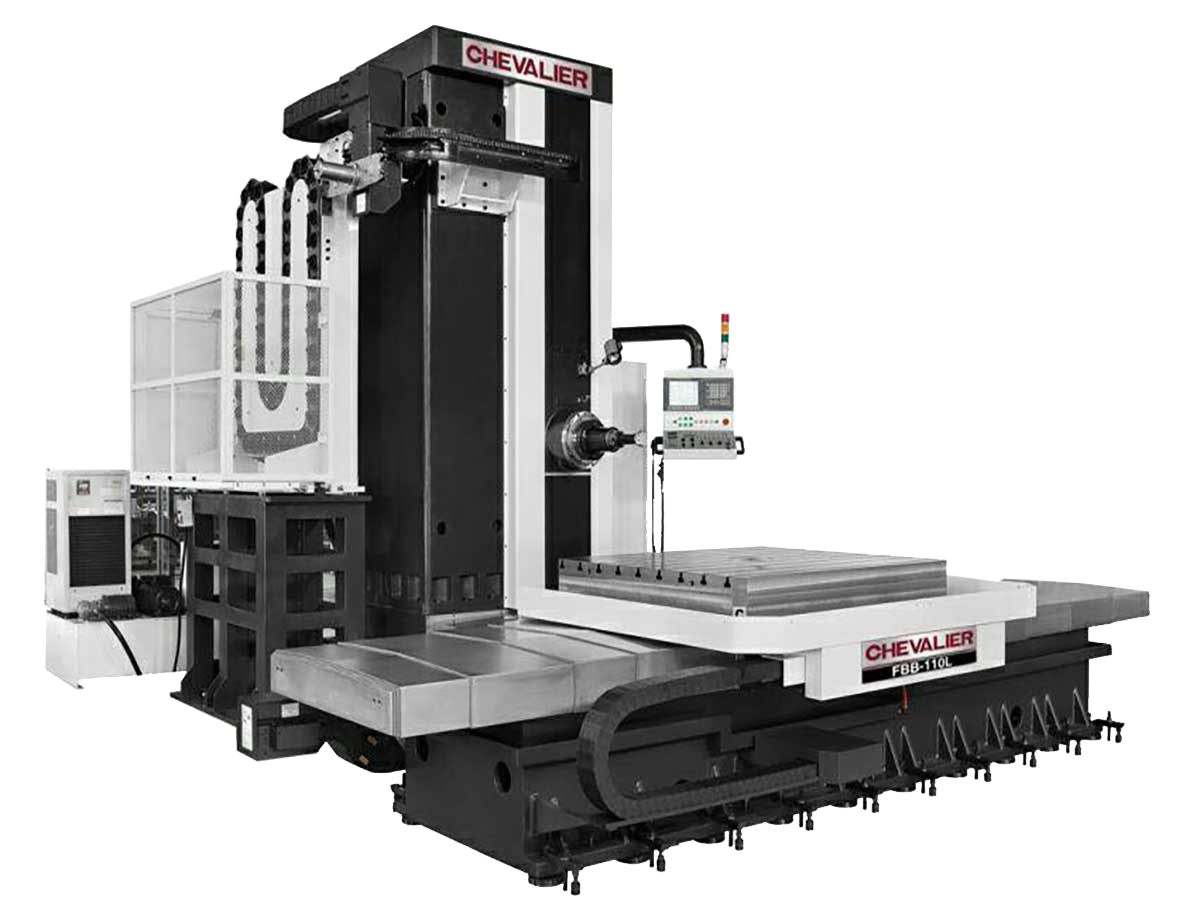

CHEVALIER FBB-110
  • وزن ۱۰۰۰۰ Kg
  • ابعاد ۲۰۰۰x1500x1800mm
  • تعداد موجود در کارگاه ۱ عدد

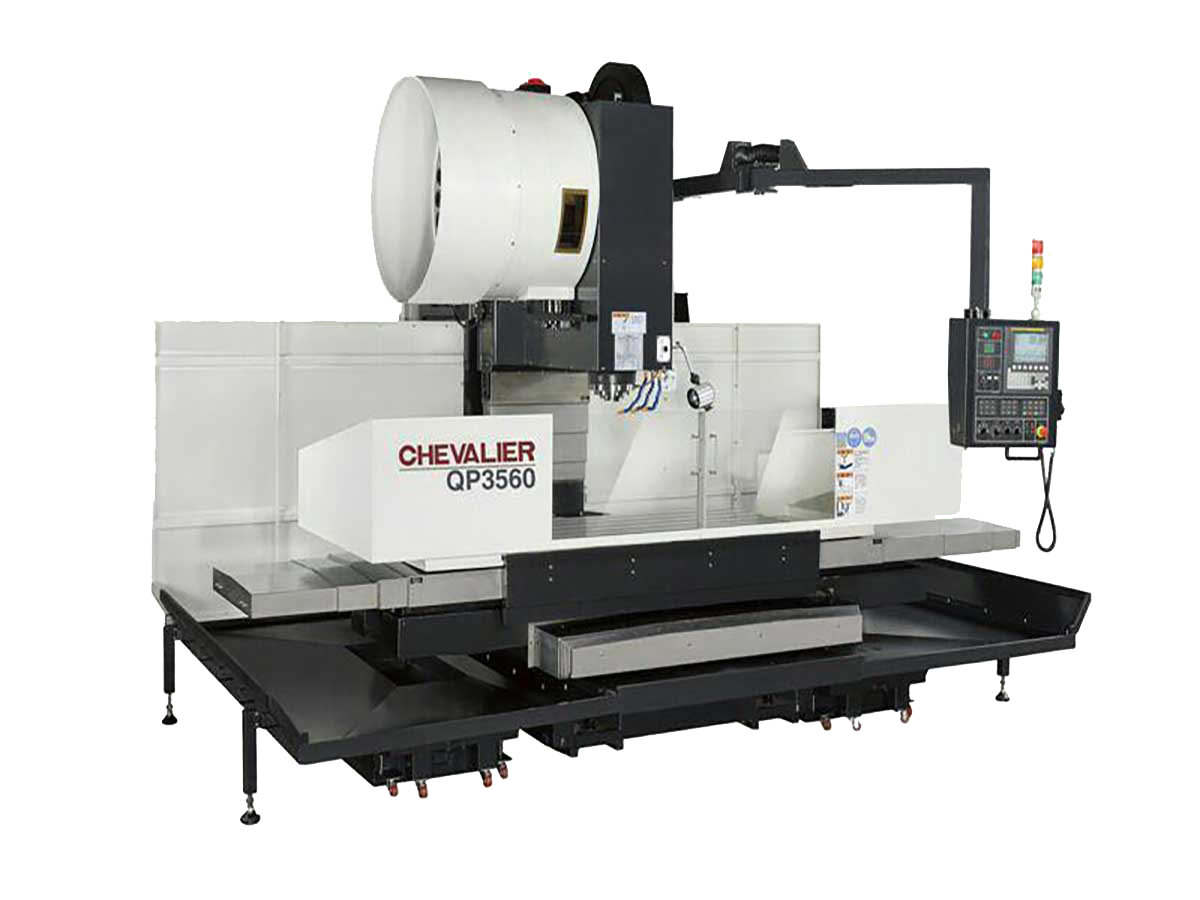

CHEVALIER QP3560
  • وزن ۲۵۰۰ Kg
  • ابعاد ۱۵۳۰x900x762mm
  • تعداد موجود در کارگاه ۱ عدد

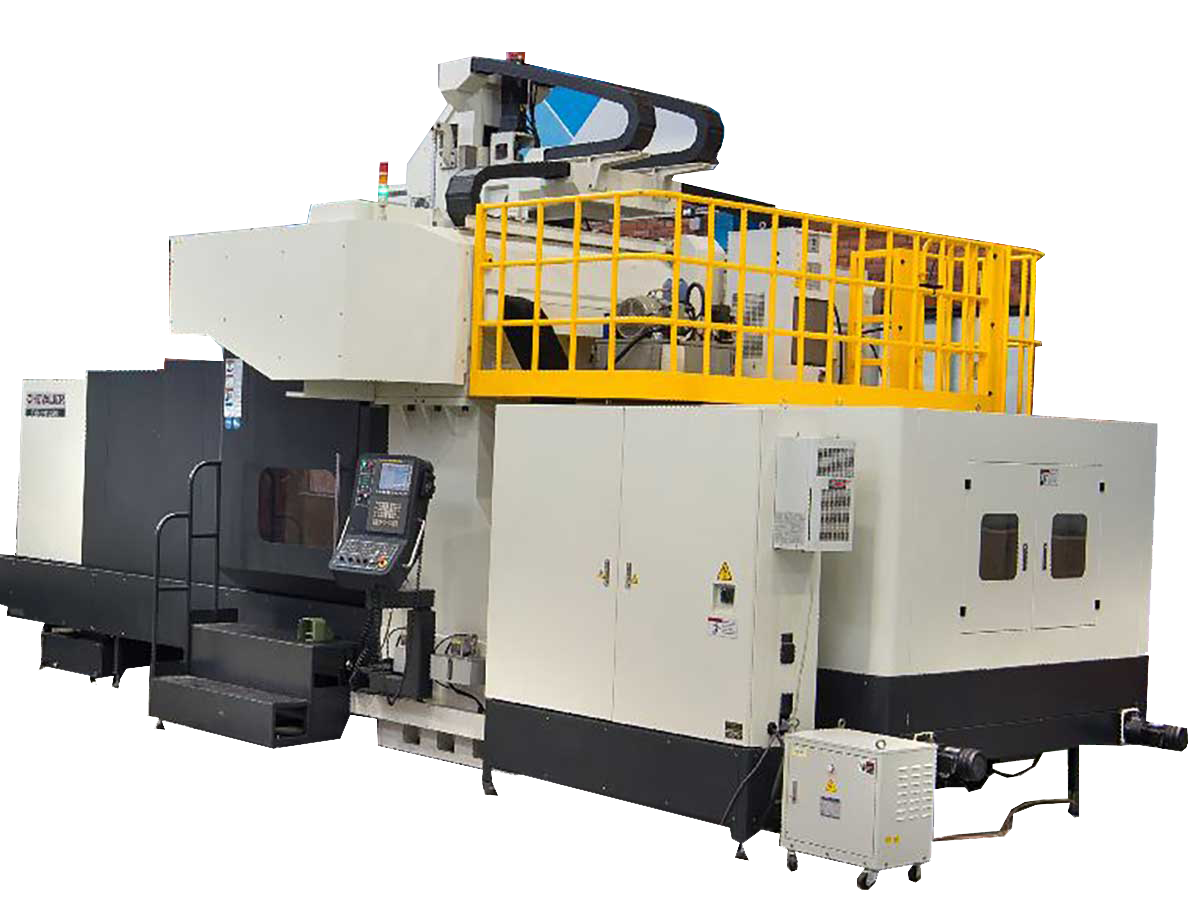

CHEVALIER 104125DC
  • وزن ۱۰۰۰۰ Kg
  • ابعاد ۳۰۰۰x2660x1000mm
  • تعداد موجود در کارگاه ۱ عدد

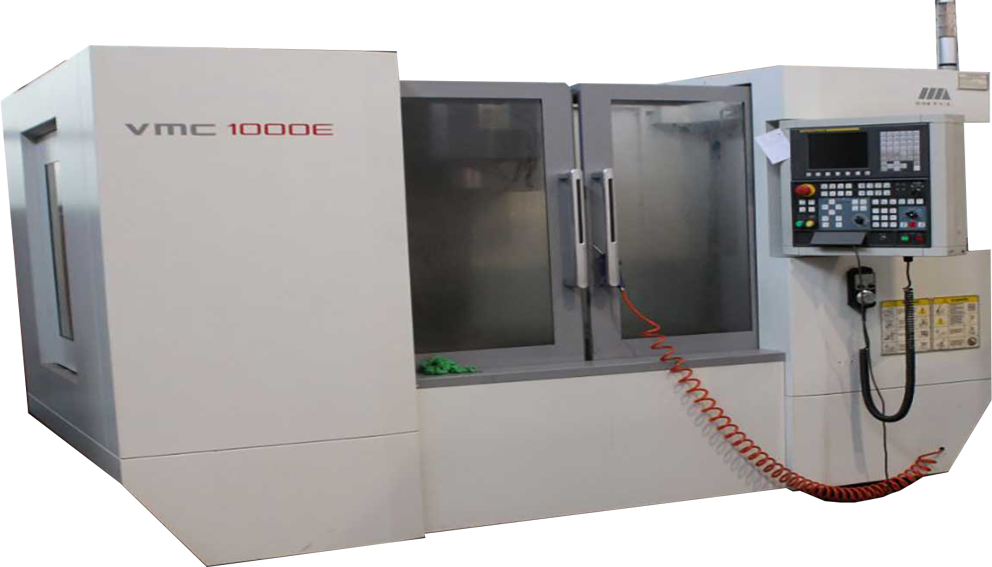

VMC VMC1000
  • وزن ۸۰۰ Kg
  • ابعاد ۱۰۰۰x600x560mm
  • تعداد موجود در کارگاه ۴ عدد

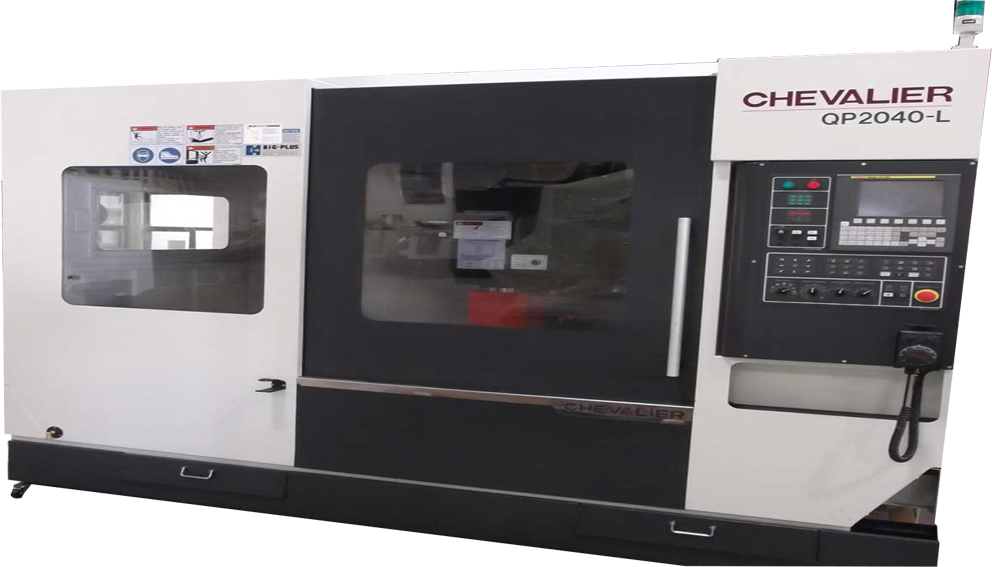

CHEVALIER QP2040-L
  • وزن ۸۰۰ Kg
  • ابعاد ۱۰۲۰mmx530x640mm
  • تعداد موجود در کارگاه ۸ عدد
CHEVALIER QP2560
  • وزن ۱۵۰۰ Kg
  • ابعاد ۱۵۲۵x635x635mm
  • تعداد موجود در کارگاه ۳ عدد
ECOM VL8i
  • وزن ۸۰۰ Kg
  • ابعاد ۱۰۰۰x600x710mm
  • تعداد موجود در کارگاه ۳ عدد

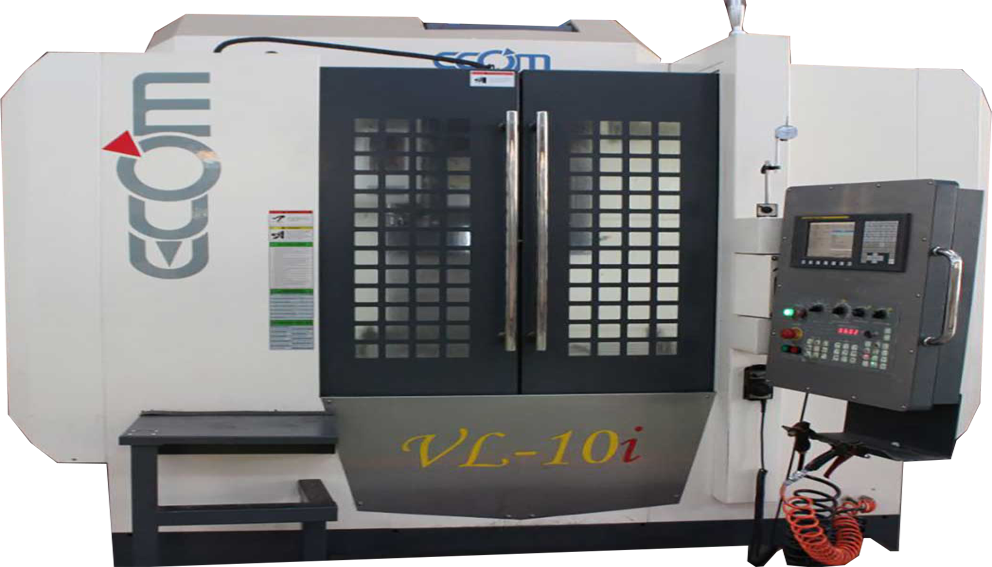

ECOM VL10i
  • وزن ۸۰۰ Kg
  • ابعاد ۱۰۰۰x600x560mm
  • تعداد موجود در کارگاه ۴ عدد

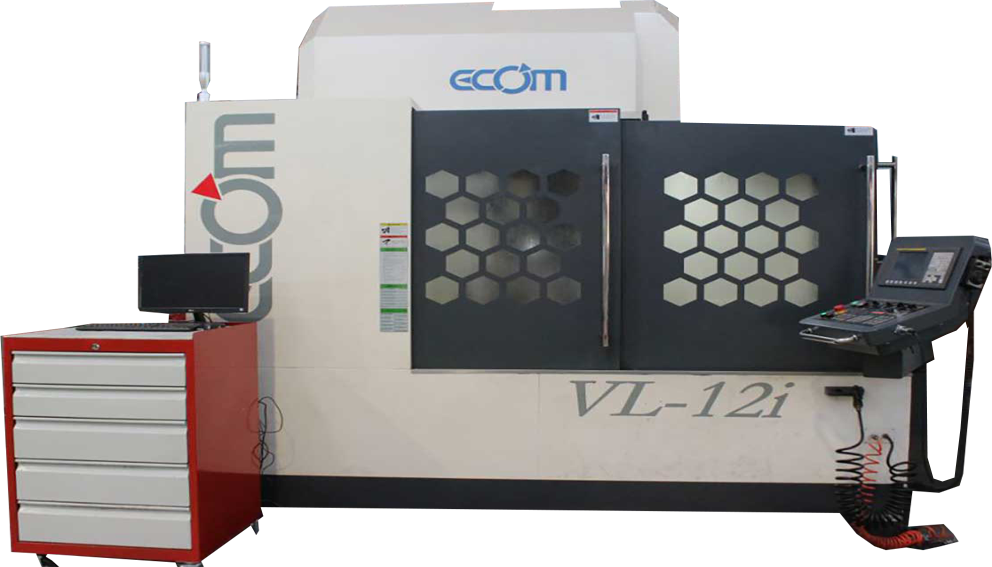

ECOM VL12i
  • وزن ۱۲۰۰ Kg
  • ابعاد ۱۲۰۰X700X700mm
  • تعداد موجود در کارگاه ۲ عدد

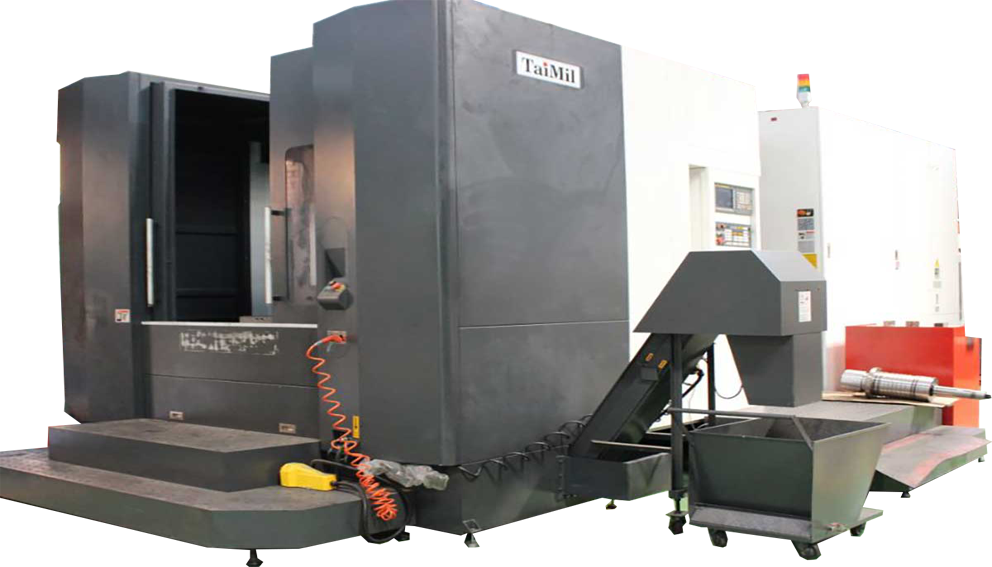

TAIMIL
  • وزن ۱۰۰۰ Kg
  • ابعاد ۶۰۰x600x600mm
  • تعداد موجود در کارگاه ۱ عدد

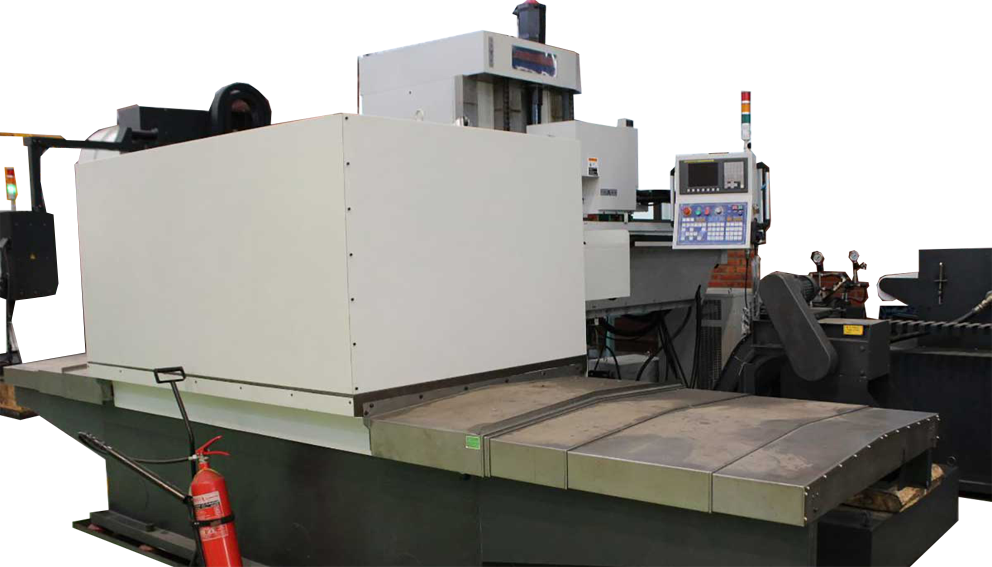

microtec GD-1800HM-NC
  • وزن ۱۰۰۰ Kg
  • ابعاد L 1800xDia60
  • تعداد موجود در کارگاه ۱ عدد

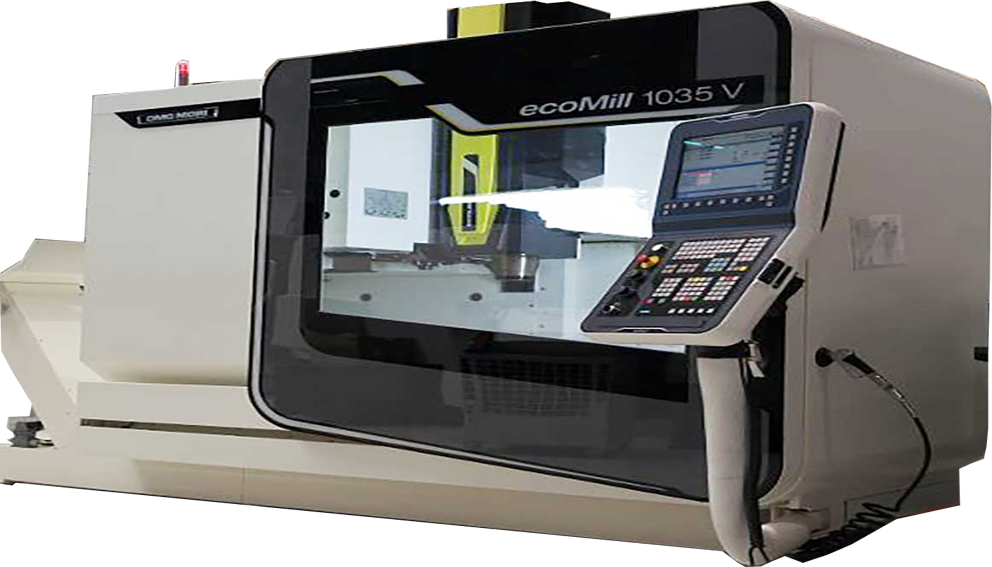

DMG-MORI 1035V
  • وزن ۶۰۰ Kg
  • ابعاد ۱۰۳۵x560x550mm
  • تعداد موجود در کارگاه ۱ عدد

کارگاه طراحی و ساخت قالب‌های دایکست و ریژه

شرکت آهنگری تراکتورسازی ایران، به منظور خودکفایی کامل در امر طراحی و ساخت انواع قالب ها اقدام به سرمایه گذاری عظیم از جمله ساخت سوله جدید به متراژ 1,800 متر مربع،

نصب 52 دستگاه فرز CNC High Speed مورد بهره برداری قرار گرفته است. بطوریکه هر 45 روز یک ست کامل قالب موتور و گیربکس تولید می‌گردد.

برای شروع همکاری آماده اید؟?

تماس بگیرید

دایکست

قسمت دایکست و ریژه شرکت آهنگری تراکتورسازی ایران مجهز به جدیدترین تجهیزات روز دنیا و دارای کارگاه عملیات حرارتی قالب ها مجهز به 4 کوره خلاء این شرکت را از دیگر رقباء خود متمایز نموه است
